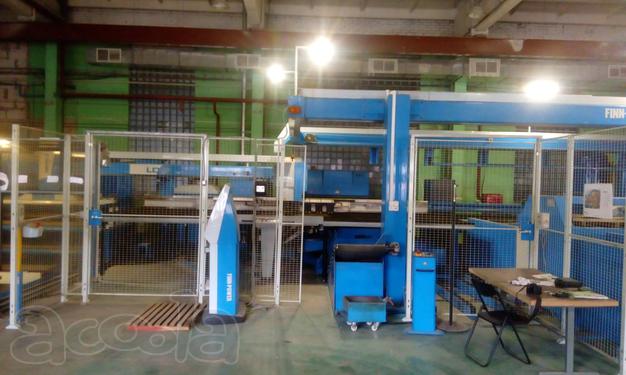

Станок лазерной резки Finn Power LSR6/LC6 с автоматической загрузкой листа, сортировкой деталей и выгрузкой решетки.
• Мощность резонатора «ROFIN» 2500 Вт;
• Размер рабочей зоны: 3000×1500 мм;
• ЧПУ: «Siemens Sinumerik 840D»;
• Наличие загрузочного и разгрузочного устройства;
• Наличие роботизированного сортировочного устройства для крупных и мелких деталей;
• Конвейер для удаления отходов из зоны обработки;
• Общая потребляемая мощность 27 кВт;
• Щёточные раскройные столы с поддержкой листа роликами;
• Масса станка около 29 000 кг.
Настройка скорости перемещения: программируемая
Толщина листа, макс. : конструкционная сталь 8 мм
нержавеющая сталь 6 мм
алюминий 6 мм
Вес листа, макс. : 200 кг
Зажимы листа пневматические: 3 шт.
Максимальный размер листа: 3000×1500 мм
Точность обработки:
Размеры листа X×Y, max 3074 мм x 1565 мм
перемещение по оси X- 3144 мм
перемещение по оси X скорость max 120 м/мин
перемещение по оси Y- 1615 мм
перемещение по оси Y скорость max 90 м/мин
скорость позиционирования max 150 м/мин
точность резки по LKP-7600:
отклонения по осям X/Y max 0,1 мм
отклонение формы max +/- 0,05 мм
угловое отклонение max +/- 0,1°
Сортировочные ящики, размер деталей (X×Y мм) :
1. Размеры 300x400 мм,
2. Размеры 800x800 мм
- отклонение центра отверстия (оси X/Y), max: 0,1 мм
- отклонение расстояния между центрами отверстий (оси X/Y), max: ±0,05 мм
- угловое отклонение (индекс), max: ±0,1 градус
Система ЧПУ: Siemens Sinumerik 840D
Объём программной памяти 1.5 MB
Графический пользовательский интерфейс 15.1”, с тачскрином, пользовательская среда на базе Windows
Вес станка около 29 000 кг
Среднее энергопотребление: 27 кВт
Расход сжатого воздуха, номинальное 5,5 Нл/сек, максимальное: 8 Нл/сек
Давление сжатого воздуха, min 6,5 бар.max 12 бар.
Лазерный резонатор
Лазерный резонатор тип «Rofin DC 025»
Габаритные размеры резонатора 1700×800×853 mm
Вес резонатора около 500 кг
Длина волны лазера 10.6 µm
Гарантированная выходная мощность max 2500 Вт
Диапазон изменения мощности лазерного луча 250 - 2500 Вт
Стабильность лазерного луча +/- 2 %
Качество лазерного луча K > 0.9
Стабильность лазерного луча ≤0,15 mrad (EN ISO 11145)
Диаметр лазерного луча <22 мм
Линейная поляризация 45°
Градация частота лазерного луча от 0 или 8 Гц до 5000 Гц
Минимальная частота от 26 µсек
Расход лазерного газа «ROFIN Premix gas» 0,15 Нл/ч, смена лазерного газа 1 раз в 72 ч.
Требуемая чистота газа «ROFIN Premix gas»
Электрическое подсоединение (E2) :
Средняя потребляемая мощность 16 кВт
Потребляемая мощность 27 кВА
Предохранители 3 x 63 A (с напряжением 3 x 400В)
Устройство охлаждения
Тип: Lumikko FJ-45, водный охладитель с замкнутым циклом
Размеры: 1420x1200x1950 мм (длина х ширина х высота)
Охлаждающая способность: 45 кВт
Отдельный блок охлаждения для наружной оптики и линейных направляющих: включен в систему
Температура охлаждающей воды: 20°С +/- 1°, лазер
23°С +/-1°, оптика и линейные приводы
Уровень шума: 75 Дб в 3 м (A-весовой эквивалент уровня беспрерывного звукового давления)
Объём бака с охлаждающей жидкостью: 325 л
Вес: 550 кг (пустой)
